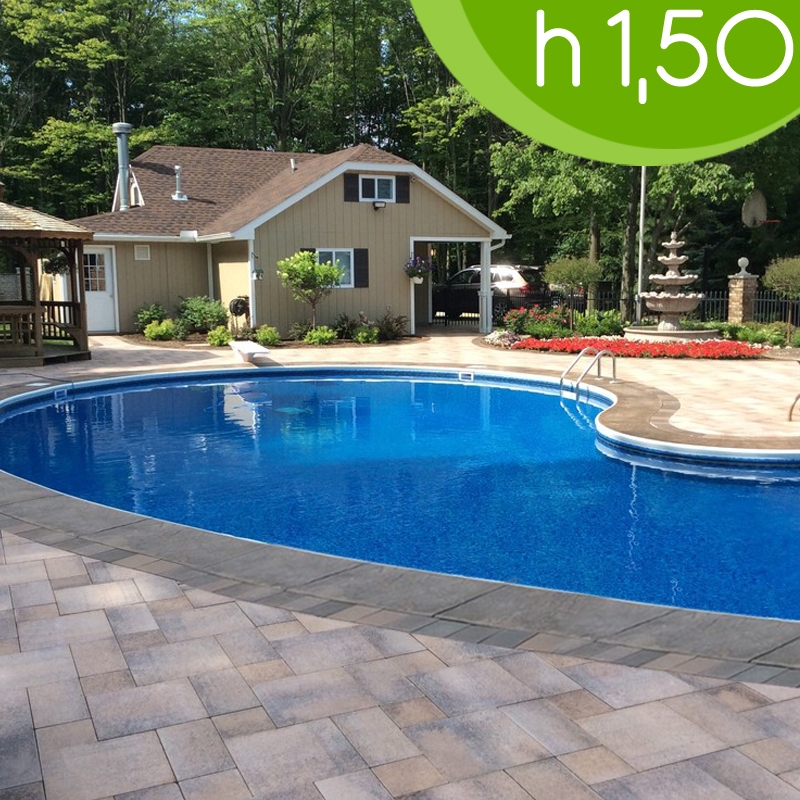

Piscina interrata LIBERTY Chiocciola in pannelli d'acciaio 9,80 X 5,60 h1,50 m

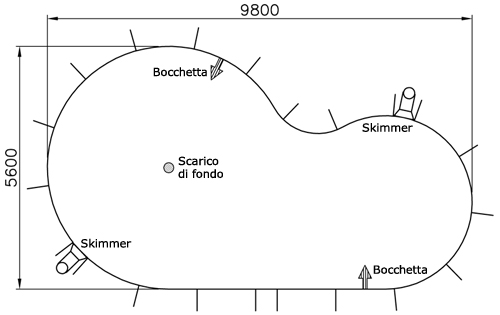

Dimensioni

Dimensioni Specchio Acqua: 9,80 x 5,60 h 1,50 m
Perimetro= 25,80 m
Area= 39,88 m²
Capacità: 55,8 m³

Piscina interrata Liberty in kit a forma di Chiocciola, realizzata in pannelli d'acciaio e completa di tutto il necessario per l'installazione e la messa in funzione.
Progettata da esperti come piscina di ultima generazione che risponde alle nuove esigenze dei clienti: qualità ed accessibilità.
Infatti, la sua struttura è realizzata in particolari materiali studiati appositamente per durare nel tempo e resistere alle pressioni del terreno e dell'acqua in modo eccezionale.

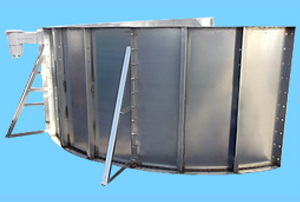

La struttura in Pannelli d'acciaio

La struttura della piscina è realizzata in pannelli in acciaio galvanizzato a caldo che offrono importanti vantaggi:
- montaggio semplice e in poco tempo
- ottimo rapporto qualità prezzo
- ottima resistenza meccanica e alla corrosione nel tempo
- la lunghezza della piscina non influisce con la resistenza della struttura
- vasca autoportante che non richiede la costruzione di muretti di contenimento
- possibilità di svuotare momentaneamente la vasca senza il rischio che crolli sotto il peso del terreno
- maggiore libertà durante l'installazione grazie alla possibilità di riempire la piscina anche a fine lavori

Questa tipologia di piscina è installabile in qualsiasi terreno stabilizzato, necessitando solamente una platea in calcestruzzo a basso dosaggio.
La struttura autoportante, formata dagli appositi contrafforti a triangolo e dalla bulloneria zincata, garantisce un'altissima resistenza ed equilibrio statico tra la pressione del terreno e quella dell'acqua.

Le caratteristiche di Liberty

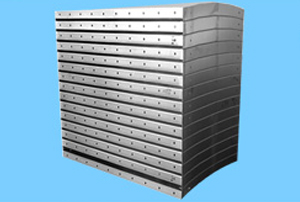

Pannelli d'acciaio galvanizzato a caldo

Pannelli (sp. 2 mm) zincati a caldo con sistema SENDZIMAR continuo sulla lamiera con copertura bifacciale, uniti fra loro realizzano una struttura
solida e robusta nel tempo e consentono il montaggio in ogni tipologia di terreno.

Ogni pannello che compone la vasca permette un'elevata resistenza alla pressione ed un ottima rigidità e resistenza.

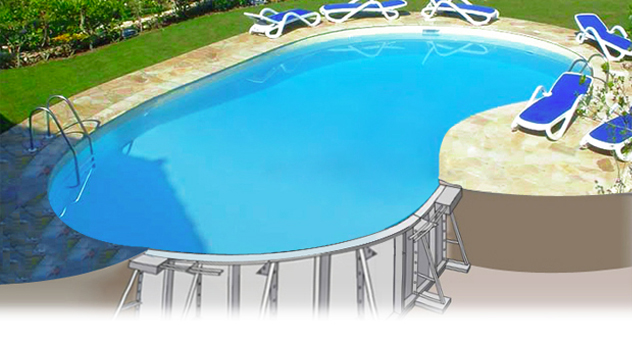

Vasca autoportante

Le pareti sono unite tramite contrafforti a triangolo e appositi bulloni a dadi e rondelle che garantiscono un eccezionale equilibrio statico tra il terreno circostante e l'acqua all'interno della piscina, evitando in questo modo la costruzione di muretti di contenimento.

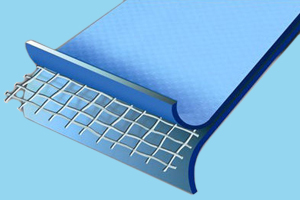

Rivestimento Elbtal

Il liner interno che riveste la piscina è una membrana in PVC da saldare spessa ben 1,5 mm e armata internamente con una speciale rete in poliestere.
Proprietà:
- resistenza del colore anche se in contatto
col cloro
- stabile contro i raggi UV
- resistente al maltempo e al freddo
- resistente ai prodotti per la pulizia della vasca e ai detergenti per la depurazione dell’acqua.

Cosa include il kit piscina STANDARD

Struttura piscina autoportante

- 16 - Pannello Steelflex H 1500 x 1350 mm pieno
- 2 - Pannello Steelflex H 1500 x 1350 mm bocchetta centrale
- 1 - Pannello Steelflex rigido H 1500 x 500 mm pieno
- 2 - Pannello Steelflex rigido H 1500 x 500 mm skimmer centrale
- 39 - Contrafforte Zn H 1500 mm dritto
- 9 - Longherone superiore Steelflex 3000 mm
- 9 - Giunzione longherone superiore Steelflex
- 36 - Piolo in ferro da 400 mm
- 18 - Bordino in alluminio anodizzato pretagliato (su curvature e/o raggiature) - in pezzi da 1,50 m
- 2 - Rivetti in alluminio 3,4 x 11 mm per fissaggio bordino al pannello - conf. 100 pz.
- 4 - Rivetti in alluminio 4,8 x 18 mm in acciaio inox AISI 304 - conf. 50 pz.
- 96 - Tassello Zn HSA M12x120/25 per longherone di sostegno in acciaio zincato
- 1 - Vernice antiruggine al cromato di zinco 6 kg in fustino
- 1 - Diluente nitro antinebbia 5 l in fustino
- viti necessarie

Liner Elbtal armato spessore 1,5 mm*

* Su richiesta possiamo sostiture il liner Elbtal armato con il Liner presaldato a sacco di 0,75 mm (75/100) oppure 0,85 mm ( 85/100).

Colore standard AZZURRO
Colori su richiesta - da specificare in fase d'ordine:
Sabbia. Bianco. Blu
- 103,125 mq - membrana H 1,65 x L 25 m sp.1,5 mm
- 28 mt - Fettuccia in PVC (sistema snap-in)
- 1 -Tetraidrofurano: solvente per saldatura a freddo / diluente per PVC liquido in barattolo da 1 l
- 1 - Boccetta in plastica da 250cc con applicatore per PVC liquido
- 1 - PVC liquido per membrana Elbtal laccata, barattolo da 1 kg

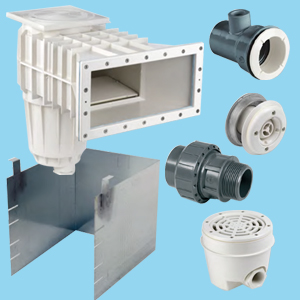

Circolazione

- 2 - Skimmer in ABS a bocca svasata con prolunga per pannelli prefabbricati in metallo
- 2 - Pozzetto protezione skimmer per Steelflex
- 1 - Piatto in ABS per aspirazione dallo skimmer
- 2 - Bocchetta in ABS a parete con sfera orientabile incassata per pannelli prefabbricati in metallo con attacco posteriore M ø2" e F ø1 1/2"
- 1 - Scarico di fondo in ABS con uscita laterale ø2" e riduzione ø2"xø1 1/2" con flangia e griglia in Novodur Bayer e viti in acciaio inox AISI 3
- 100 m - Tubo flessibile Tuboflex ø50x42 - rotolo da 50 m
- 2 - Bocchettone in PVC MF Ø 1"½ x50
- 4 - Gomito in PVC a 90° Ø 50
- 2 - Gomito in PVC a 90° Ø 2"
- 2 - Bocchettone in PVC MF Ø 2"x50
- 1 - Adattatore di passaggio MFM in PVC Ø 1 1/2"x50-63
- 3 - Teflon in rotolo H 19mm L 12m sp. 0,076mm
- 1 - Detergente per colla Griffon per PVC - barattolo da 1 l
- 1 - Colla rapida per PVC da 237cl

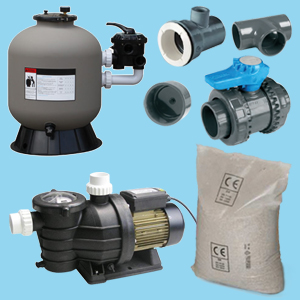

Filtrazione

- 7 - Sabbia quarzifera quarzo macinato - in sacchi da 25 kg granulometria 0,4÷0,8 mm
- 1 - Filtro in polietilene bobinato ø650 mm da 15 mc/h con valvola selettrice manuale laterale
- 1 - Pompa Powertech monofase autoadescante ad alto rendimento con prefiltro incorporato. Coperchio prefiltro trasparente avvitato al corpo pompa. Potenza Nominale 1,10 kW / 1,50 hp, Frequenza 50 Hz, Voltaggio 220-240 V, Assorbimento 5,80 A, Attacchi 50 mm, Prevalenza 10 m, Portata 16 m³/h
- 3 - T in PVC Ø 50
- 3 - Gomito in PVC a 90° Ø 50
- 7 - Valvola a sfera in PVC Ø 50
- 2 - Calotta in PVC Ø 50
- 1 - Croce in PVC Ø 50

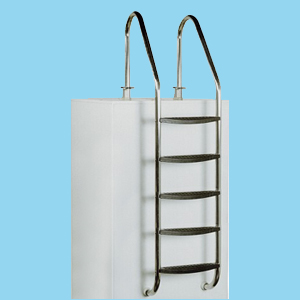

Scala

- 1 - Scaletta in acciaio inox 304 a 5 gradini
composta da:
- montanti ø45 mm in acciaio inox AISI 304 (1.4301), con interasse 500 mm
- gradini in copolimero plastico, colore nero, larghi 130 mm
- ancoraggi completi in lega di alluminio
- copriflange e viteria in acciaio inox AISI 304 (1.4301)
- tamponi di appoggio in EPDM elastomero in gomma sintetica

Kit di pulizia e manutenzione

- 1 - kit analisi, manutenzione e pulizia piscina
(retino standard, spazzolone L 250mm, termometro, pool tester e scopa triangolare)
- 1 - asta telescopica in alluminio,
con impugnatora ergonomica antiscivolo e meccanismo di variazione della lunghezza,
De Luxe 4,80 m in 2 pz. (2,40 m chiusa) ø32 - int. ø28
- 1 - canna galleggiante 12 m in plastica flessibile Ø 38 mm di colore bianco

Componenti inclusi nel kit piscina PRO

(il kit Pro include anche tutti gli accessori del kit standard)

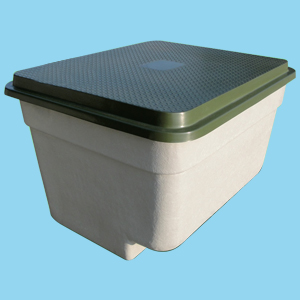

Locale tecnico prefabbricato vuoto

Locale vuoto completo di cerniera e chiusura di sicurezza

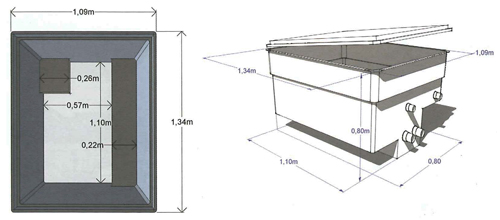

Dimensioni esterne 134 x 109 h. 80 cm - interne 110 x 57

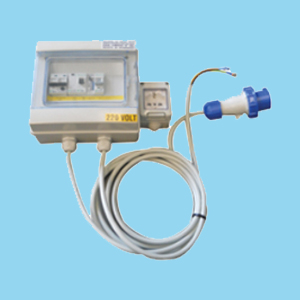

Quadro elettrico

Quadro Elettrico per una pompa con cavi e presa shuko per trasformatore fari, per pompa 1 - 1.5 hp  Monofase

Cassetta stagna in ABS bianco IP 65 con sportello trasparente
Teleruttore di potenza pompa
Timer pompa/filtri a cavalieri imperdibili con riserva di carica 200 ore
Salvamotore di potenza regolabile
Selettore manuale o automatico pompa filtro
Interruttore automatico di protezione linea fari 16A
Cavo primario 2 m
Spina 16 A CE
Cavo pompa 1.5 m
Presa Shuko per trasformatore fari
(senza salvavita)

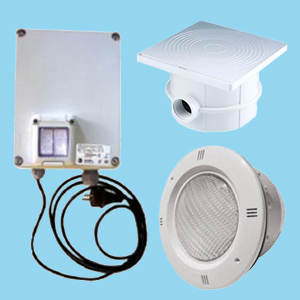

Illuminazione

I fari LED a luce bianca fissa sono un’innovazione nel campo dell’illuminazione piscina.
Grazie alla tecnologia LED, l’intensità della luce è maggiore rispetto ai fari tradizionali e le prestazioni e la
durata della lampada sono di gran lunga superiori allo standard.
Da non dimenticare il ridotto consumo energetico.

kit composto da:
- Num. 2 Fari PAR56 a LED Piscina monocolore luce bianca
- Scatola di derivazione esterna, pressacavo e coperchio a tenuta ermetica di colore bianco
- Trasformatore a 12 Volt 100W con interruttore manuale.

Bordo piscina bianco liscio

Bordi di produzione italiana, atermici, antigelivi ed ecocompatibili, risultato di anni di ricerca.
Sono realizzati in cemento di graniglia.
Il bordo standard unisce eleganza e semplicità in un connubio perfetto.
Prodotto certificato secondo norma CE.

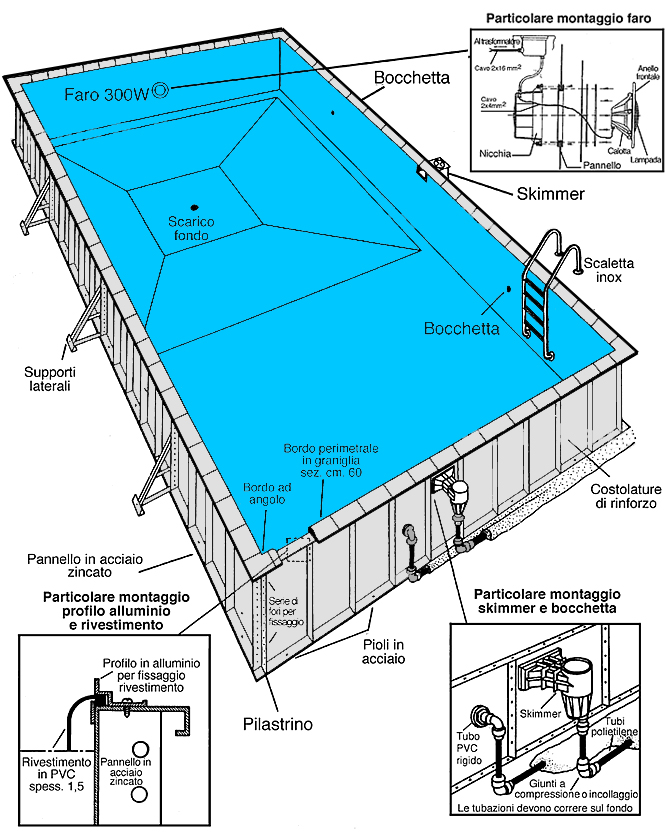

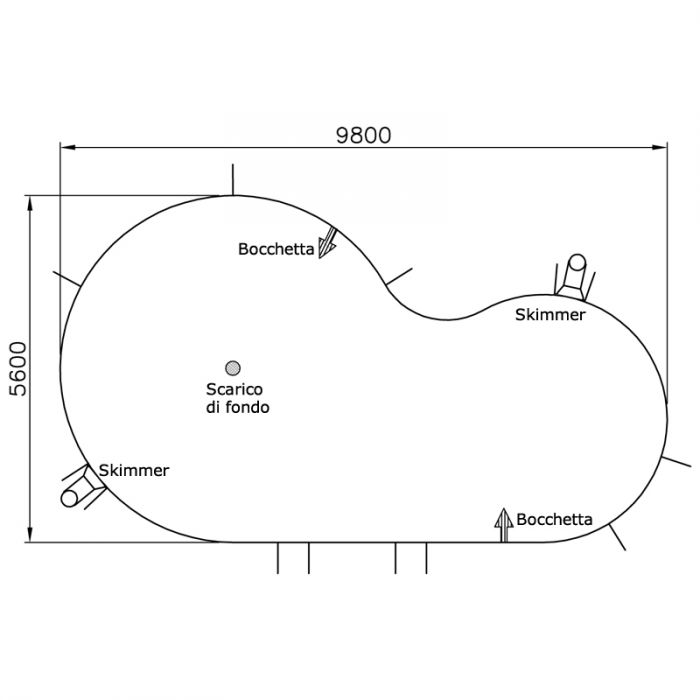

Schema di montaggio

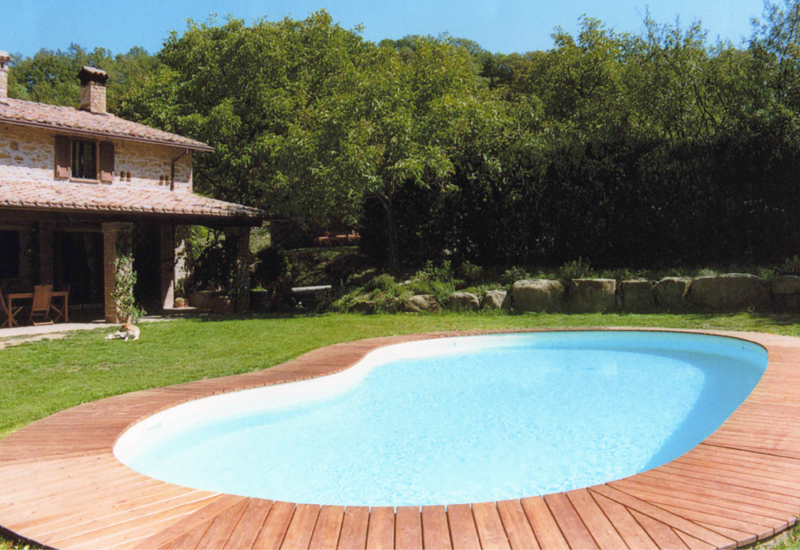

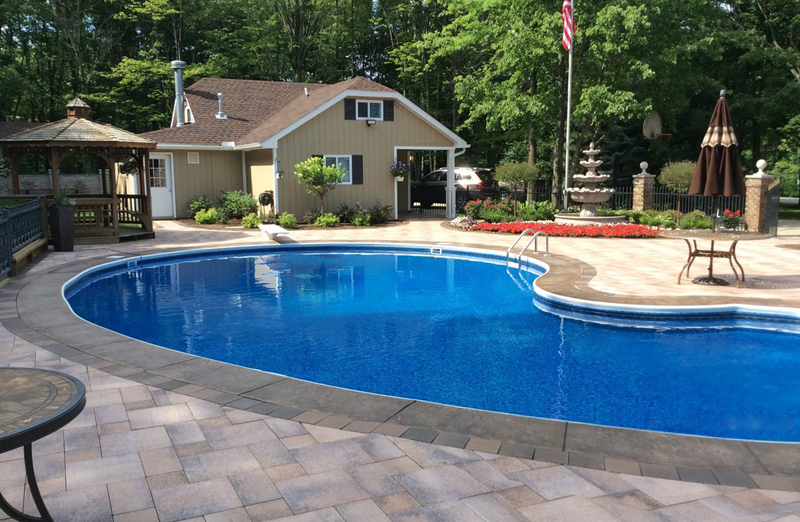

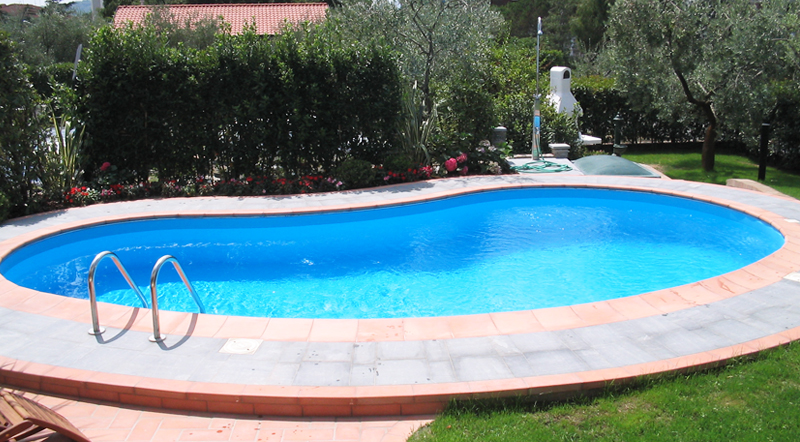

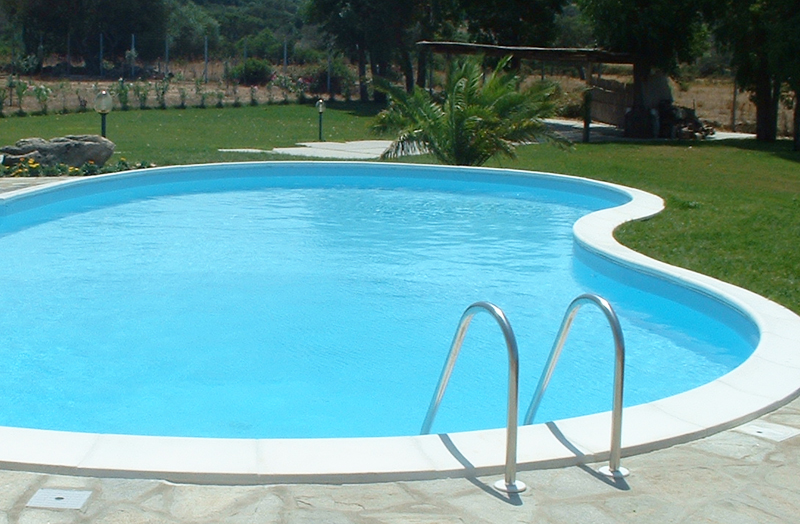

Foto di installazioni

Fotografie al solo scopo illustrativo

Su richiesta effettuiamo preventivi su misura con accessori aggiuntivi.
Per ricevere un preventivo compila il form in fondo alla pagina o contattaci al numero di telefono 0522/1536417

Montaggio e collaudo in tutta Italia

BSVillage Piscine, su richiesta ti può segnalare uno o più nominativi di installatori che operano nella tua zona. Per informazioni e contatti compila il modulo in fondo a questa pagina oppure chiamaci al numero 0522/1536417.

Per ottenere un buon risultato di montaggio delle piscine in pannelli d'acciaio è consigliabile rivolgersi ad un professionista per l’installazione.

Garanzia

Struttura:
20 anni per la resistenza strutturale della vasca e la sua portabilità.

Liner di rivestimento interno:
10 anni con aggravio del 10% annuo, contro difetti di costruzione o deterioramento del pvc.

Altri componenti:
Garanzia totale di 2 anni su tutti i componenti con sostituzione immediata del pezzo previa comunicazione scritta con video e/o foto del pezzo difettoso.
Sostituzione con pezzo originale o con pezzo similare di identiche qualità e caratteristiche tecniche di funzionamento, escluso il trasporto e la mano d'opera di posa.

Tempi di consegna

10/15 giorni lavorativi

Spese di spedizione

Per spedizioni in zone disagiate, montane, isole, nelle regioni Abruzzo, Molise, Campania, Puglia, Basilicata e Calabria ci riserviamo di chiedere un contributo aggiuntivo alle spese di spedizione indicate sul sito/nel preventivo.
