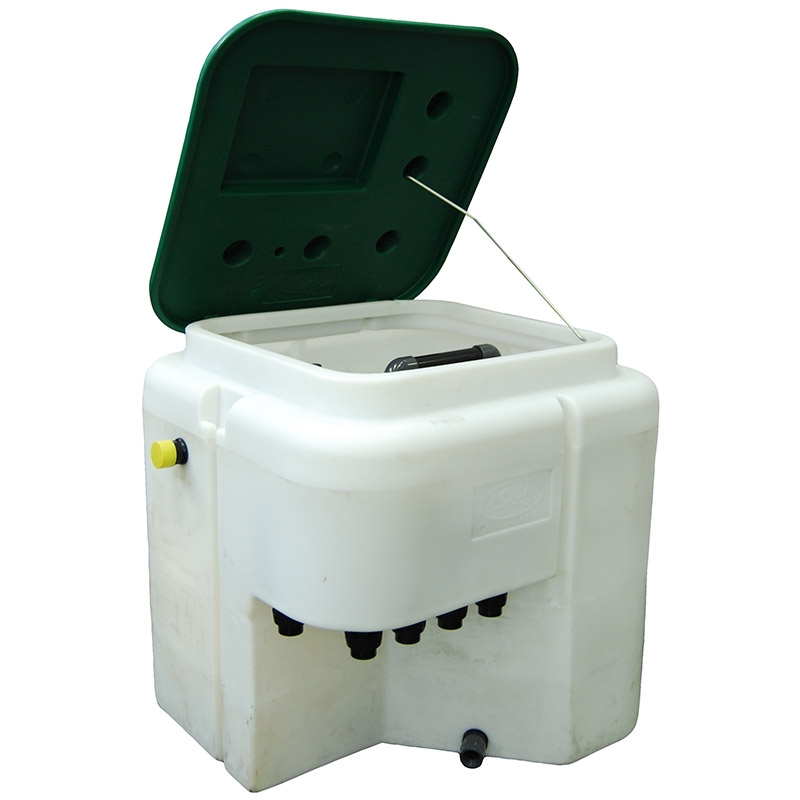

Locale tecnico EASY 1 TOP con filtro AQUARIUS fino a 14 m³/h

Le caratteristiche progettuali del pozzetto EASY sono uniche nel mercato. La principale è la possibilità di eseguire le operazioni di ordinaria manutenzione come la pulizia del filtro e della pompa senza dovere entrare nel pozzetto.

I collegamenti rivolti verso il basso garantiscono che dopo il reinterro l'impianto non venga sollecitato da tensioni causate dal terreno, cosi facendo i collettori non subiranno le pressioni che normalmente sono responsabili delle perdite d'acqua.

Caratteristiche tecniche

• Per piscine private di piccole o medie dimensioni trattate con acqua clorata o acqua salata

• Struttura in polietilene stampata ad iniezione

• Materia prima riciclabile al 100%

• Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C)

• Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV

• Resistente ai più comuni fluidi e reagenti

• Dimensioni Locale Tecnico: 112 x 112 x 115h cm

• Imballo: 112 x 90 x 114 cm

• Peso: 90 kg

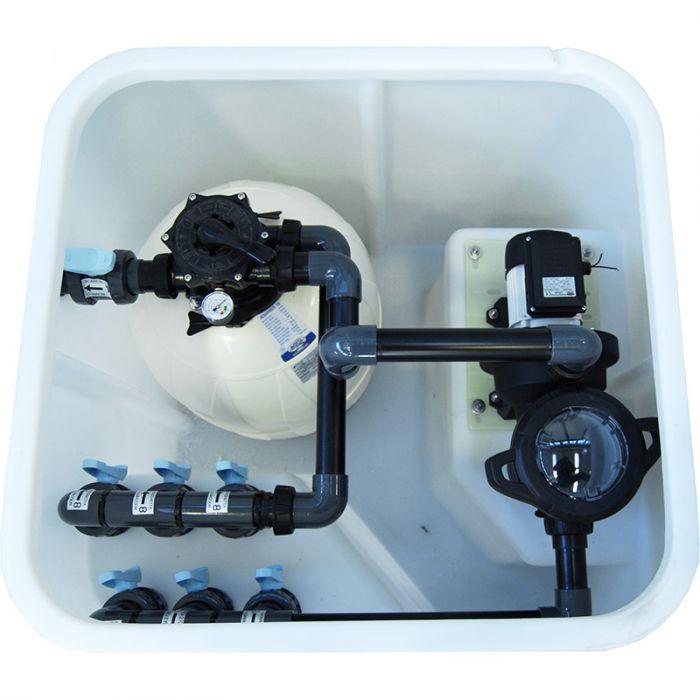

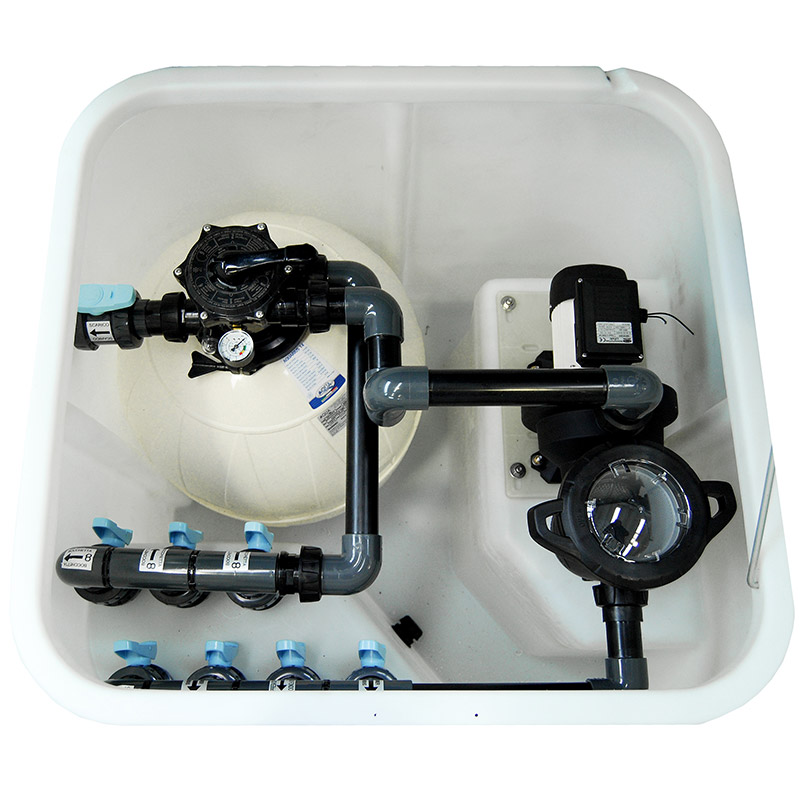

Caratteristiche



Asta di sicurezza INOX per blocco coperchio pozzetto

Ancoraggio pozzetto

Pompa LIPARI 0.75-1.00 HP fissata mediante piastra di fissaggio che facilita lo smontaggio della pompa

Scarico pozzetto per svuotamento

Valvola a sei vie con bocchettoni per facilitare la rimozione della valvola per la manutenzione della massa filtrante

Filtro 10-14 con valvola TOP per seguire le operazioni senza dover entrare nel pozzetto

Etichette identificative direzionalicon numerazione per individuare le valvole

Connessioni di aspirazione e mandata con bocchettone per facilitare l’orientamento delle tubazioni e sistema con calotte per chiusura di sicurezza delle uscite non utilizzate

Modelli a confronto

107100516: Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 6 m³/h

• Portata fino a 6 m³/h a velocità 50 m³/h

• Diametro filtro: 450 mm

• Altezza letto filtrante: 300

• Tipo di distribuzione interna: candelette

• Connessioni: Ø 50

• Potenza pompa: 0,50/0,37 HP/kW

• N° 2 aspirazioni D.50

• N° 1 uscite per bocchette D.50

107100590: Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 10 m³/h

• Portata fino a 10 m³/h a velocità 50 m³/h

• Diametro filtro: 530 mm

• Superficie filtrante: 0,21 m³

• Altezza letto filtrante: 400 mm

• Tipo di distribuzione interna: candelette

• Connessioni: Ø 50

• Potenza pompa: 0,75 HP

• N° 3 aspirazioni D.50

• N° 3 uscite per bocchette D.50

107100591: Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 14 m³/h

• Portata fino a 14 m³/h a velocità 50 m³/h

• Diametro filtro: 620 mm

• Superficie filtrante: 0,28 m³

• Altezza letto filtrante: 400 mm

• Tipo di distribuzione interna: candelette

• Connessioni: Ø 50

• Potenza pompa: 1,00 HP

• N° 4 aspirazioni D.50

• N° 3 uscite per bocchette D.50

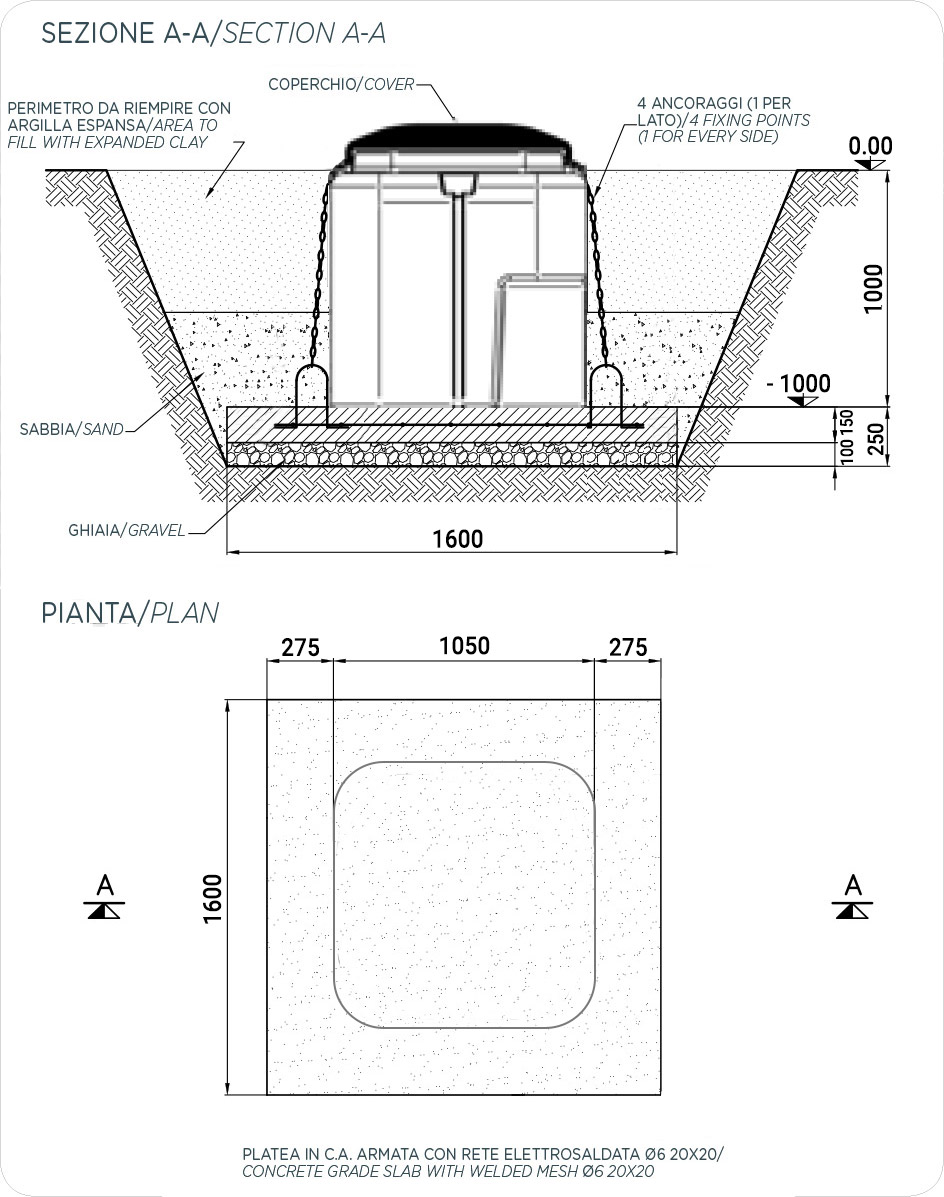

Dimensioni

Componenti

Locale Tecnico Vuoto

- Materia prima riciclabile al 100%. - Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C). - Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV - Resistente ai più comuni fluidi e reagenti

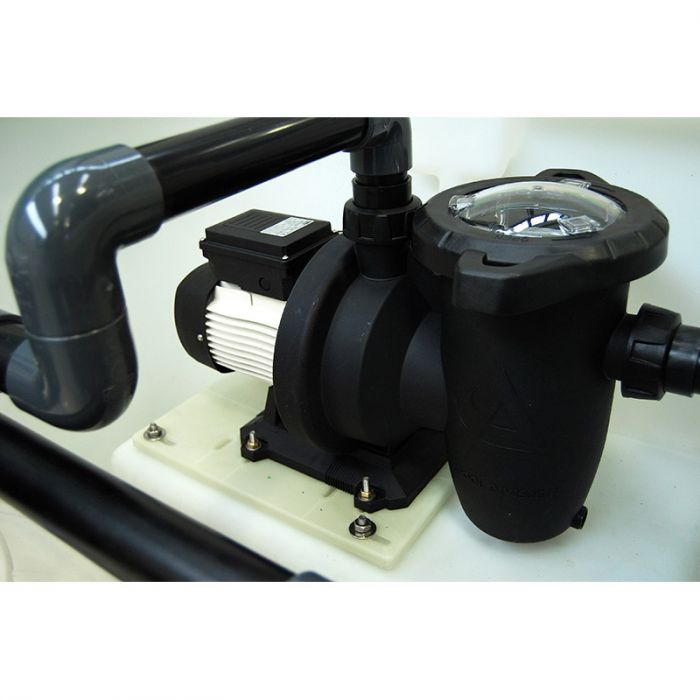

Pompa LIPARI

- Corpo pompa e ghiera prefiltro in polipropilene rinforzato con fibre di vetro - Coperchio prefiltro in PVC trasparente - Girante in noryl rinforzata con fibre di vetro - Tenuta meccanica in grafite/allumina/VITON/AISI 316 - O-ring corpo pompa in VITON, viteria e ghiere di rinforzo in acciaio AISI 304 - Tappi di carico e scarico a farfalla che non richiedono l’utilizzo di utensili per la rimozione e il riposizionamento - Grado di protezione del motore e della morsettiera: IP 55 - Classe di isolamento: F - Tensioni di serie: monofase 220/240V - 50 Hz - Campo di funzionamento: fino a 16 m3/h con prevalenza fino a 10 m - Liquido pompato: acqua pulita o leggermente sporca con corpi solidi in sospensione - Campo di temperatura del liquido: fino a 50°C - Massima temperatura ambiente: +50°C - Massima pressione d’esercizio: 2,5 bar - Installazione: fissa o portatile in posizione orizzontale

Filtro a Sabbia AQUARIUS

	Modello 10 mc/h	Modello 14 mc/h
	- Portata a nominale: 10 mc/h - Potenza pompa: 0,75 HP - Diametro filtro: Ø 530 - Attacchi: 50 mm - Altezza letto filtrante: 400 mm - Sabbia: 100 kg - Peso filtro: 18 kg	- Portata a nominale: 14 mc/h - Potenza pompa: 1,0 HP - Diametro filtro: Ø 620 - Attacchi: 50 mm - Altezza letto filtrante: 400 mm - Sabbia: 150 kg - Peso filtro: 21 kg

Esempi di installazione

Garanzia

2 anni
