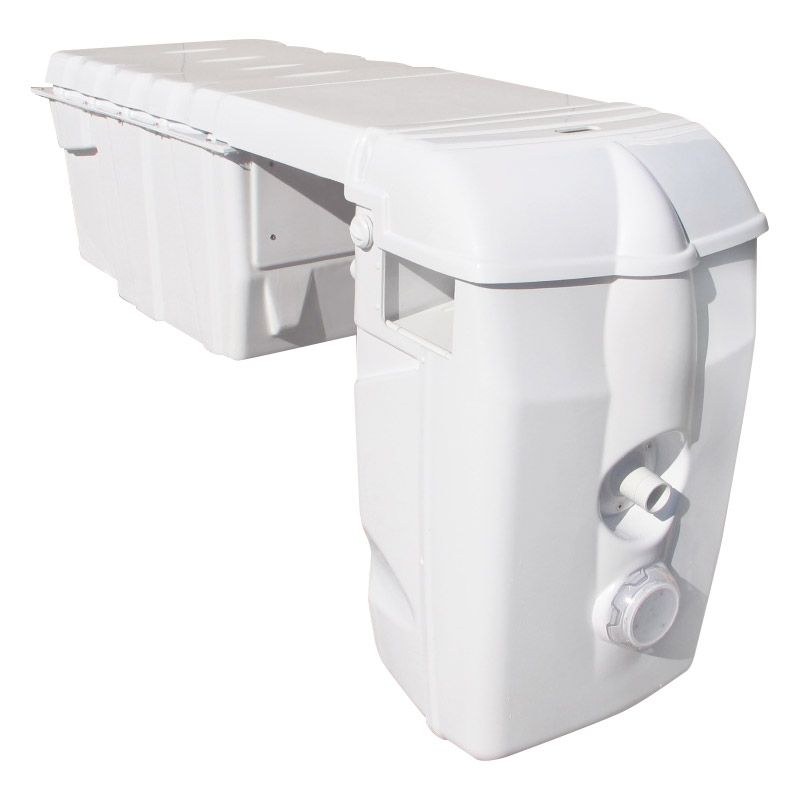

Gruppo di filtrazione Filtrinov MX25 - piscine con volume fino a 110 m³



Il Gruppo di Filtrazione Filtrinov MX25 sostituisce in un unico pezzo la rete di tubi, il filtro, la pompa e il locale tecnico delle installazione tradizionali.
La struttura in ABS - PMMA di colore beige permette di integrarlo facilmente in qualsiasi ambiente.
Questo modello è studiato per tutte le piscine fino a un massimo di 110 m³. E' di facile installazione e l'avvio della pompa avviene automaticamente.







Caratteristiche Tecniche

• Pompa di filtrazione: Potenza motore 1,1 kW (1,5CV)

• Portata: 25 m³/h

• Filtro: a cartuccia

• Finezza di filtrazione: 25 micron

• Superficie filtrante: 9 m²

• Scocca: in ABS – PMMA  termoformata

• Elettrolizzatore al sale: Sistema di pulizia ad inversione di polarità-4g di sale/litro

• Pompa nuoto controcorrente: Potenza motore 1,1kW, portata ottenuta 50m³/h

• Volume massimo della piscina: 110m³

• Blocco del locale pompa: Si

• Supporto di fissaggio del gruppo: Per evitare lavori di muratura

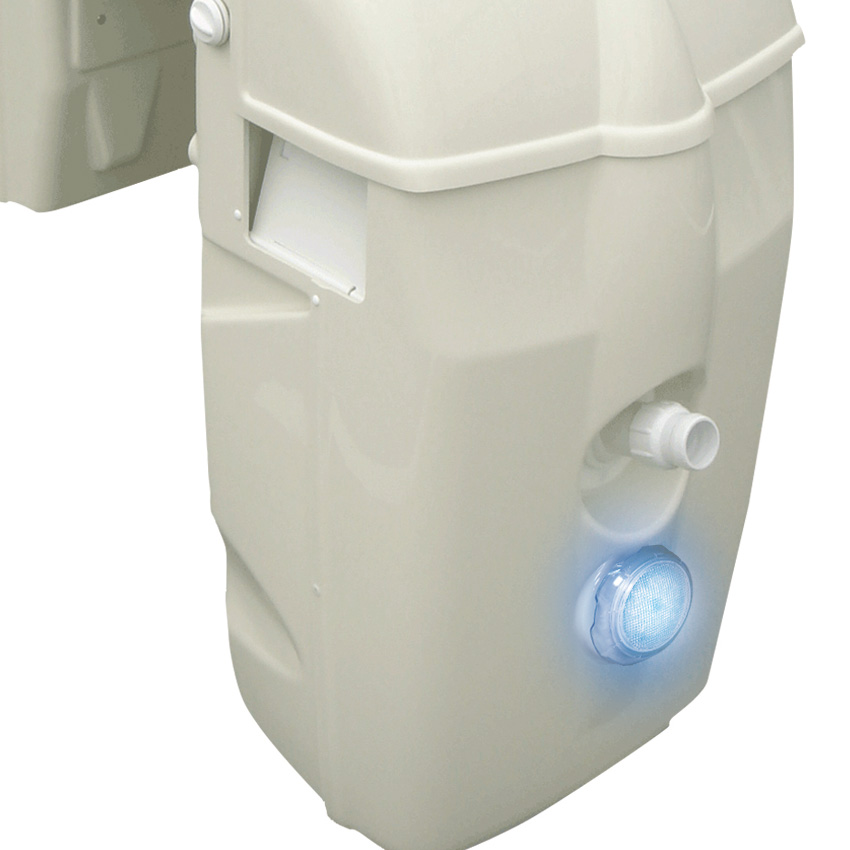

• Illuminazione: Proiettore LED bianco raccordato a un trasformatore di sicurezza a bassa tensione, gestito a distanza da un telecomando

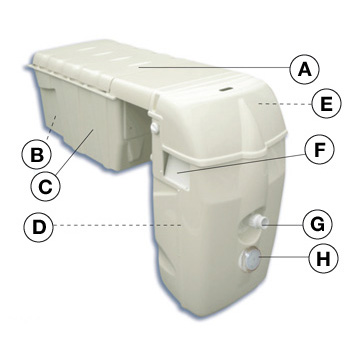

A- Coperchio amovibile dotato di sicurezza meccanica
B- Quadro comando per la filtrazione (automatico o manuale)e l’illuminazione
C- Parte che raggruppa la pompa di Filtrazione  (25m³/h) e le attrezzature opzionali
D- Due cartucce filtranti amovibili con cestelli raccogli-foglie
E- Balneoterapia, pulsante di regolazione dell'aria
F- Skimmer, due aperture per l’aspirazione d’acqua
G- Bocchetta immissione grande portata orientabile
H- Proiettore LED

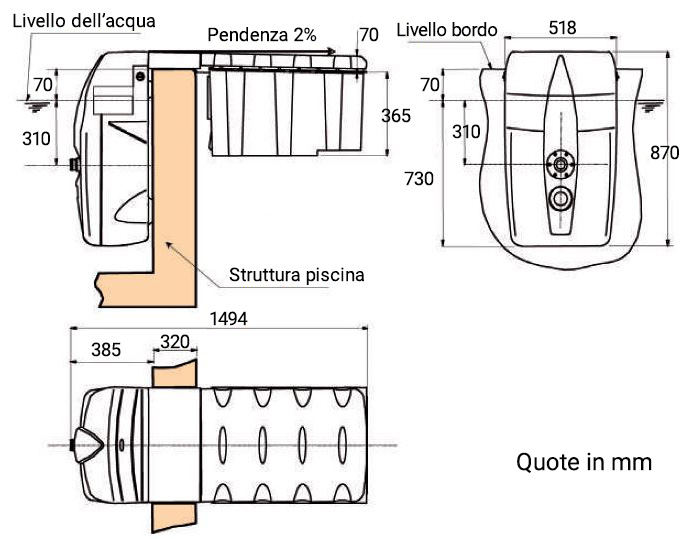

Dimensioni







Accessori inclusi nella versione Standard

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

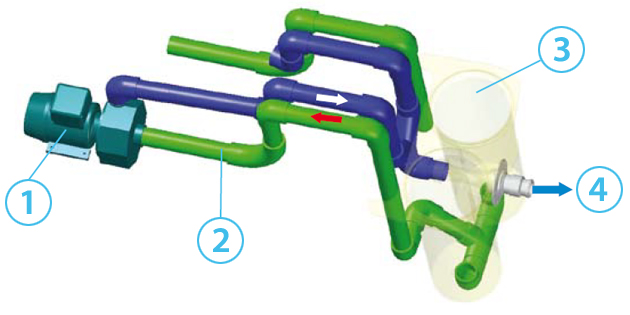

Schema del Gruppo di filtrazione Standard

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h



Accessori inclusi nella versione By-Pass

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Kit By-Pass (Valvola a 3 vie) e un T filettato

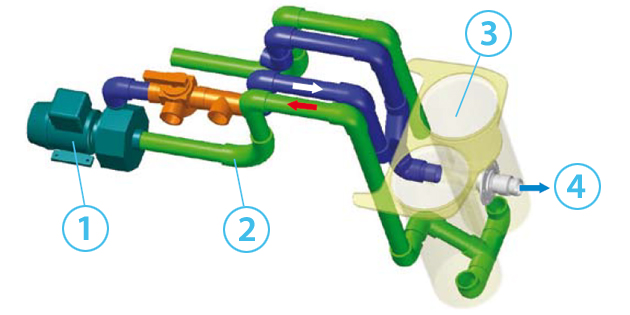

Schema del Gruppo di filtrazione con By-Pass

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h

Valvola 3 vie
permette, ad esempio, la derivazione della mandata ad una pompa di calore.
Utilizzato per la derivazione della mandata verso un riscaldamento (ad es: pompa di calore).
L’opzione è composta da una valvola a 3 vie (derivazione verso l’entrata della pompa di calore) e da un T filettato (per il raccordo dell’uscita della pompa di calore).



Accessori inclusi nella versione Nuoto Controcorrente (Fuori produzione)

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Pompa per nuoto controcorrente 1,1 kW, 220V 25 m³/h

Schema del Gruppo di filtrazione Nuoto Controcorrente

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h - nuoto controcorrente 50m³/h

Nuoto controcorrente
per beneficiare di una portata doppia e per poter nuotare davantial blocco controcorrente.
Composto da una rete idraulica, da una pompa e da un quadro elettrico speciale NCC.



Accessori inclusi nella versione Nuoto Controcorrente e By-Pass

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Pompa per nuoto controcorrente 1,1 kW, 220V 25 m³/h

• Kit By-Pass (Valvola a 3 vie) e un T filettato

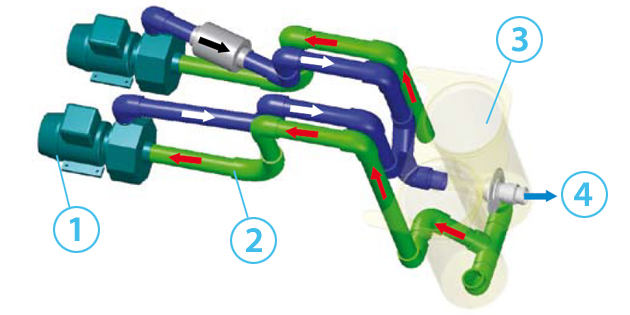

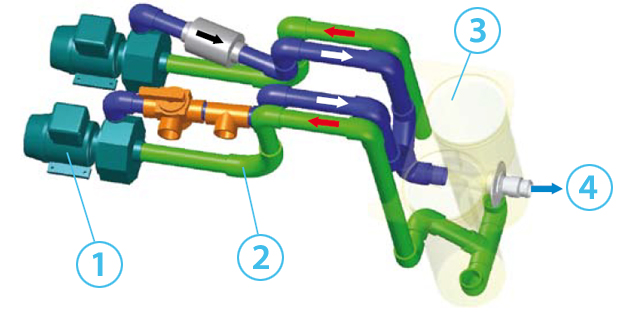

Schema del Gruppo di filtrazione Nuoto Controcorrente e By-Pass

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h

Nuoto controcorrente
Composto da una rete idraulica, da una pompa e da un quadro elettrico
Valvola 3 vie
L’opzione è composta da una valvola a 3 vie (derivazione verso l’entrata della pompa di calore) e da un T filettato (per il raccordo dell’uscita della pompa di calore).



Accessori inclusi nella versione Sterilizzatore (Fuori produzione)

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

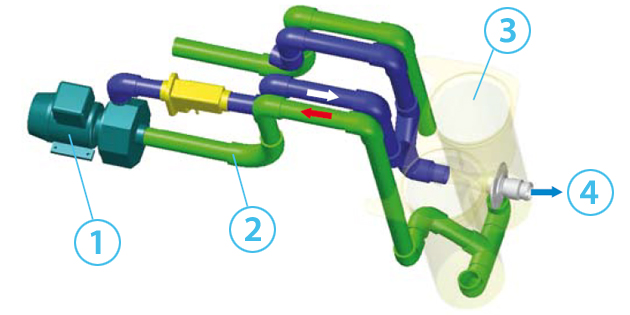

Schema del Gruppo di filtrazione con Sterilizzatore

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h

Elettrolizzatore
al sale, non è più necessario aggiungere e dosare periodicamente prodotti di trattamento. Composto da una cellula e dalla sua carta elettronica, da uno speciale quadro elettrico elettrolizzatore e da un trasformatore 2*24V.



Accessori inclusi nella versione By-Pass e Sterilizzatore (Fuori produzione)

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Kit By-Pass (Valvola a 3 vie) e un T filettato



Accessori inclusi nella versione Sterilizzatore e Regolatore PH (Fuori produzione)

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa peristaltica, sonda, un iniettore e scheda elettronica

Accessori inclusi nella versione By-Pass, Sterilizzatore e Regolatore PH

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Kit By-Pass (Valvola a 3 vie) e un T filettato

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa peristaltica, sonda, un iniettore e scheda elettronica



Accessori inclusi nella versione Sterilizzatore e Nuoto Controcorrente (Fuori produzione)

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa per nuoto controcorrente 1,1 kW, 220V 25 m³/h

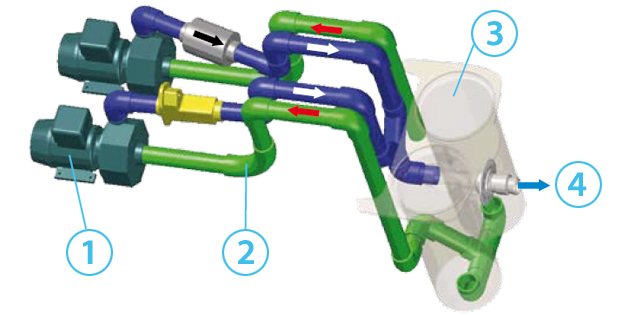

Schema del Gruppo di filtrazione con Sterilizzatore e Nuoto Controcorrente

1 - Pompa di Filtrazione 1,1 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 25m³/h

Nuoto controcorrente
Composto da una rete idraulica, da una pompa e da un quadro elettrico speciale NCC.
Elettrolizzatore
al sale composto da una cellula e dalla sua carta elettronica, da uno speciale quadro elettrico elettrolizzatore e da un trasformatore 2*24V.



Accessori inclusi nella versione Sterilizzatore, Nuoto Controcorrente e Regolatore PH

• Pompa 25 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa per nuoto controcorrente 1,1 kW, 220V 25 m³/h

• Pompa peristaltica, sonda, un iniettore e scheda elettronica

















Accessorio non incluso (da richiedere a preventivo)

Proiettore LED a colori (sfumature di rosso, verde, blu) che sostituisce il LED bianco presente nel prodotto di serie

Il proiettore con led colorato è consegnato con telecomando dalla portata di 8 meri.







Dimensioni imballo

• Lunghezza : 1,50 m

• Larghezza : 0,61 m

• Altezza : 1,09 m

• Peso lordo : 80 kg







Certificazione

Tutte le unità filtranti FILTRINOV sono controllate e testate con la massima cura e soggette ai severi controlli di qualità di FILTRINOV.

L'uso di parti o materiali di consumo non approvati da FILTRINOV comporterà l'invalidazione della garanzia della pompa e della rete idraulica.







Garanzia

2 anni
