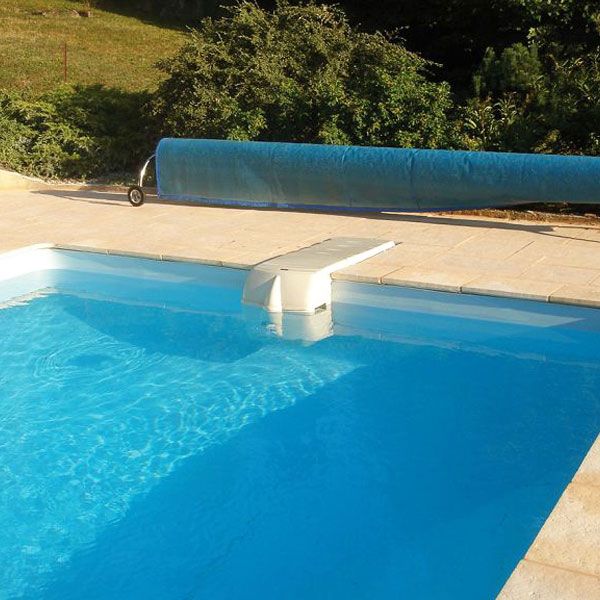

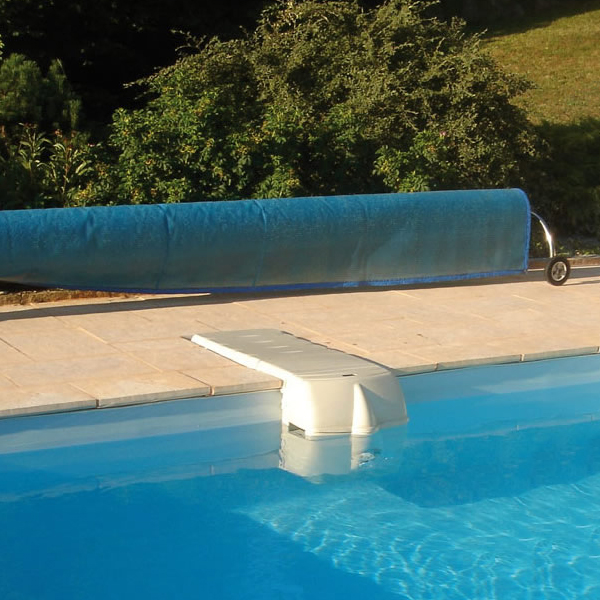

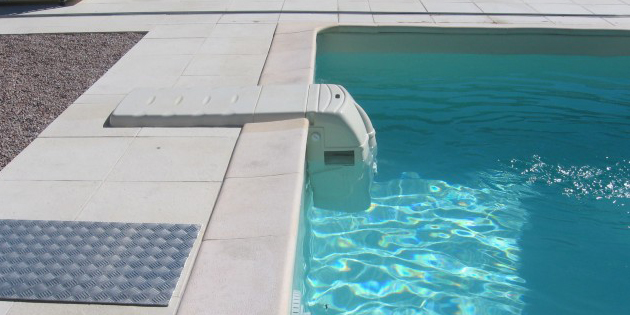

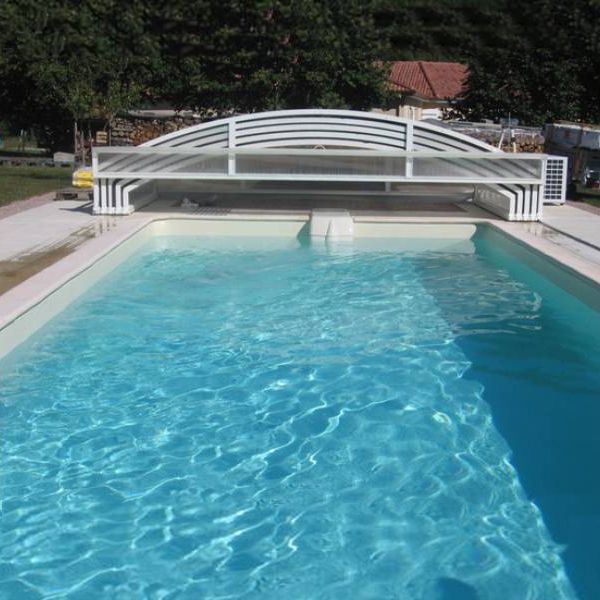

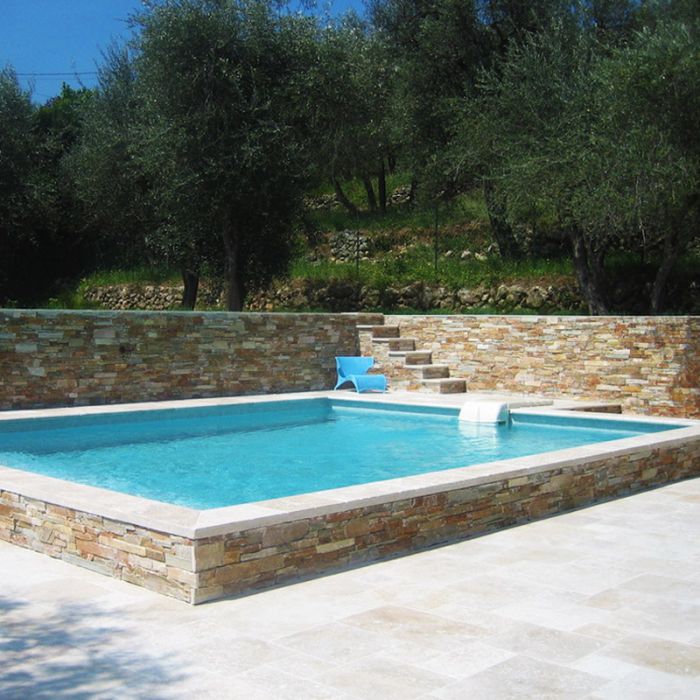

Gruppo di filtrazione Filtrinov MX18 - piscine con volume fino a 80 m³

Il Gruppo di Filtrazione Filtrinov MX18 sostituisce in un unico pezzo la rete di tubi, il filtro, la pompa e il locale tecnico delle installazione tradizionali.
Questo modello è studiato per tutte le piscine fino a un massimo di 80 m³. E' di facile installazione e l'avvio della pompa è automatico.

Caratteristiche Tecniche

• Pompa di filtrazione: Potenza motore 0,75 kW (1CV)

• Portata: 18 m³/h

• Filtro: a cartuccia

• Finezza di filtrazione: 25 micron

• Superficie filtrante: 9 m²

• Scocca: in ABS – PMMA  termoformata

• Elettrolizzatore al sale: Sistema di pulizia ad inversione di polarità-4g di sale/litro

• Pompa nuoto controcorrente: Potenza motore 0,75kW, portata ottenuta 18m³/h (aggiunta a quella di filtrazione risulta 36 m³/h)

• Volume massimo della piscina: 80m³

• Blocco del locale pompa: Si

• Supporto di fissaggio del gruppo: Per evitare lavori di muratura

• Illuminazione: Proiettore LED raccordato a un trasformatore di sicurezza a bassa tensione, gestito a distanza da un telecomando

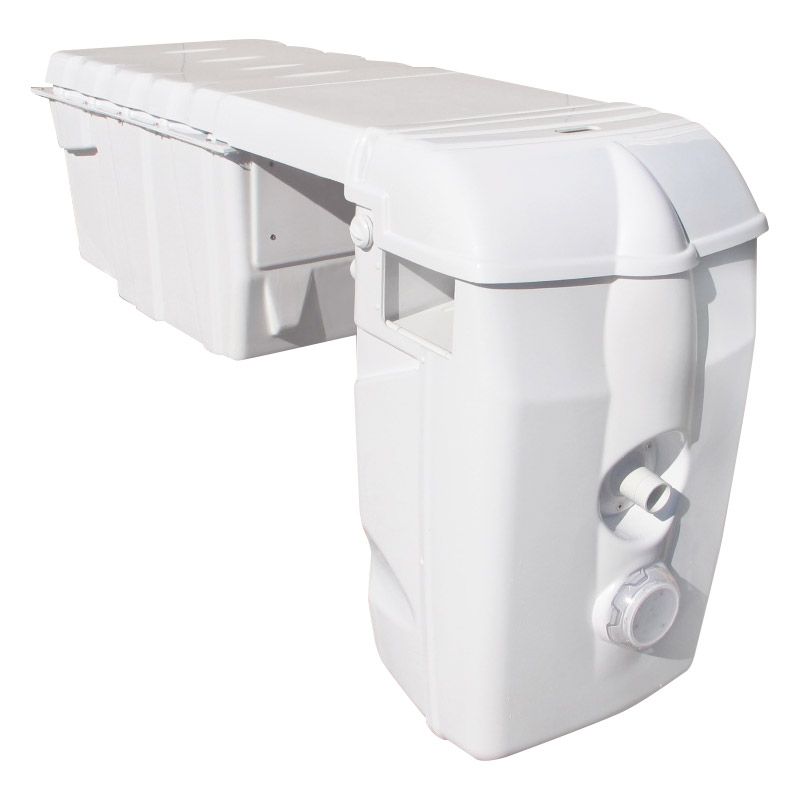

A- Coperchio amovibile dotato di sicurezza meccanica
B- Quadro comando per la filtrazione (automatico o manuale)e l’illuminazione
C- Parte che raggruppa la pompa di Filtrazione  (18m³/h) e le attrezzature opzionali
D- Due cartucce filtranti amovibili con cestelli raccogli-foglie
E- Balneoterapia, pulsante di regolazione dell'aria
F- Skimmer, due aperture per l’aspirazione d’acqua
G- Bocchetta immissione grande portata orientabile
H- Proiettore LED

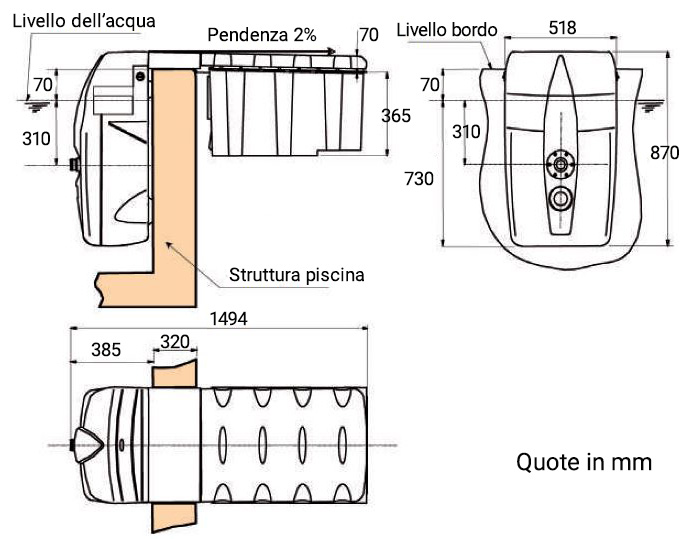

Dimensioni

Accessori inclusi nella versione Standard

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

Schema del Gruppo di filtrazione Standard

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Accessori inclusi nella versione By-Pass

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Kit By-Pass (Valvola a 3 vie) e un T filettato

Schema del Gruppo di filtrazione con ByPass

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Valvola 3 vie
permette, ad esempio, la derivazione della mandata ad una pompa di calore.
Utilizzato per la derivazione della mandata verso un riscaldamento (ad es: pompa di calore).
L’opzione è composta da una valvola a 3 vie (derivazione verso l’entrata della pompa di calore) e da un T filettato (per il raccordo dell’uscita della pompa di calore).

Accessori inclusi nella versione Nuoto Controcorrente (Fuori produzione)

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Pompa per nuoto controcorrente 0,75 kW, 220V 18 m³/h

Schema del Gruppo di filtrazione Nuoto Controcorrente

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h - nuoto controcorrente 36m³/h

Nuoto controcorrente
per beneficiare di una portata doppia e per poter nuotare davantial blocco controcorrente.
Composto da una rete idraulica, da una pompa e da un quadro elettrico speciale NCC.

Accessori inclusi nella versione Nuoto Controcorrente e By-Pass

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Pompa per nuoto controcorrente 0,75 kW, 220V 18 m³/h

• Kit By-Pass (Valvola a 3 vie) e un T filettato

Schema del Gruppo di filtrazione con nuoto Controcorrente e ByPass

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Nuoto controcorrente
Composto da una rete idraulica, da una pompa e da un quadro elettrico
Valvola 3 vie
L’opzione è composta da una valvola a 3 vie (derivazione verso l’entrata della pompa di calore) e da un T filettato (per il raccordo dell’uscita della pompa di calore).

Accessori inclusi nella versione Sterilizzatore (Fuori produzione)

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

Schema del Gruppo di filtrazione con Sterilizzatore

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Elettrolizzatore
al sale, non è più necessario aggiungere e dosare periodicamente prodotti di trattamento.
Composto da una cellula e dalla sua carta elettronica, da uno speciale quadro elettrico elettrolizzatore e da un trasformatore 2*19V

Accessori inclusi nella versione By-Pass, Sterilizzatore e Regolatore PH

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Kit By-Pass (Valvola a 3 vie) e un T filettato

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa peristaltica, sonda, un iniettore e scheda elettronica

Accessori inclusi nella versione By-Pass, Sterilizzatore (Fuori produzione)

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Kit By-Pass (Valvola a 3 vie) e un T filettato

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

Accessori inclusi nella versione Sterilizzatore e Nuoto Controcorrente (Fuori produzione)

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa per nuoto controcorrente 0,75 kW, 220V 18 m³/h

Schema del Gruppo di filtrazione con nuoto Sterilizzatore e Nuoto Controcorrente

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Nuoto controcorrente
Composto da una rete idraulica, da una pompa e da un quadro elettrico speciale NCC.
Elettrolizzatore
al sale composto da una cellula e dalla sua carta elettronica, da uno speciale quadro elettrico elettrolizzatore e da un trasformatore 2*19V.

Accessori inclusi nella versione Sterilizzatore e Regolatore PH (Fuori produzione)

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa peristaltica, sonda, un iniettore e scheda elettronica

Schema del Gruppo di filtrazione con Sterilizzatore e Regolatore PH

1 - Pompa di Filtrazione 0,75 kW, 220V
2 - Tubi in PVC 16 bar
3 - Filtri a cartuccia
4 - Bocchetta di mandata 18 m³/h

Elettrolizzatore
al sale composto da una cellula e dalla sua carta elettronica, da uno speciale quadro elettrico elettrolizzatore e da un trasformatore 2*19V

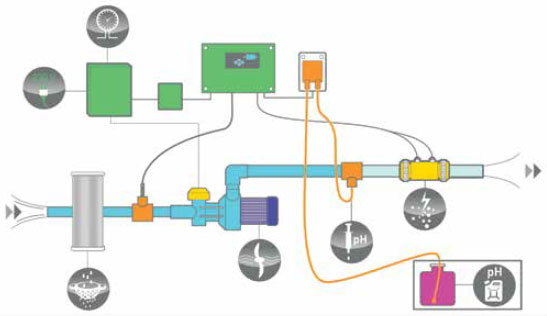

Regolatore di PH
Composto da una Pompa peristaltica, una sonda, un iniettore ed una scheda elettronica

Accessori inclusi nella versione Sterilizzatore, Regolatore PH e Nuoto Controcorrente

• Pompa 18 m³/h

• 2 Cestelli RF

• 2 Cartucce filtranti (9m² - 25µ)

• Quadro elettrico

• Proiettore LED BIANCO con telecomando portata 8 m

• Cellula con carta elettronica, quadro elettrico sterilizzatore al sale e trasformatore 2x19V

• Pompa peristaltica, sonda, un iniettore e scheda elettronica

• Pompa per nuoto controcorrente 0,75 kW, 220V 18 m³/h per avere a disposizione un doppio flusso (2 x 18m³/h ovvero 36m³/h) che crea una corrente per nuotare da fermi

Accessorio non incluso (da richiedere a preventivo)

Proiettore LED a colori (sfumature di rosso, verde, blu) che sostituisce il LED bianco presente nel prodotto di serie

Il proiettore con led colorato è consegnato con telecomando dalla portata di 8 meri.

Dimensioni imballo

• Lunghezza : 1,50 m

• Larghezza : 0,61 m

• Altezza : 1,09 m

• Peso lordo : 80 kg

Certificazione

Tutte le unità filtranti FILTRINOV sono controllate e testate con la massima cura e soggette ai severi controlli di qualità di FILTRINOV.

L'uso di parti o materiali di consumo non approvati da FILTRINOV comporterà l'invalidazione della garanzia della pompa e della rete idraulica.

Garanzia

2 anni
